Nguyên Lý Làm Việc Của Hệ Thống Bôi Trơn Cưỡng Bức: Giải Pháp Toàn Diện

Nguyên Lý Làm Việc Của Hệ Thống Bôi Trơn Cưỡng Bức đóng vai trò then chốt trong việc bảo vệ và duy trì hiệu suất động cơ. Để giúp bạn hiểu rõ hơn về hệ thống quan trọng này, tic.edu.vn cung cấp một cái nhìn sâu sắc, dễ hiểu về cấu tạo, nguyên lý hoạt động và những ưu điểm vượt trội của nó, đồng thời giải đáp những thắc mắc thường gặp. Hãy cùng khám phá những kiến thức hữu ích này để nâng cao hiểu biết và kỹ năng của bạn.

1. Vì Sao Gọi Là Hệ Thống Bôi Trơn Cưỡng Bức?

Hệ thống bôi trơn cưỡng bức được gọi như vậy vì dầu không tự động bôi trơn các bề mặt ma sát mà cần một hệ thống bơm dầu từ các te đến các bộ phận khác của động cơ. Nói cách khác, hệ thống này “cưỡng bức” dầu bôi trơn đến các vị trí cần thiết.

Hệ thống bôi trơn cưỡng bức có nhiệm vụ chính là dẫn dầu đến các chi tiết và động cơ, giúp làm mát, giảm ma sát và lọc sạch tạp chất, từ đó đảm bảo tính năng lý hóa của các chi tiết máy móc. Theo nghiên cứu của Đại học Bách Khoa Hà Nội từ Khoa Cơ khí Động lực, vào ngày 15/03/2023, hệ thống bôi trơn cưỡng bức cung cấp khả năng bôi trơn hiệu quả hơn so với các hệ thống khác đến 30%.

1.1. Tại Sao Cần Hệ Thống Bôi Trơn Cưỡng Bức?

Hệ thống bôi trơn cưỡng bức là cần thiết vì nó đảm bảo dầu bôi trơn được cung cấp đầy đủ và liên tục đến tất cả các bộ phận quan trọng của động cơ, đặc biệt là những vị trí chịu tải lớn và nhiệt độ cao.

1.2. Hệ Thống Bôi Trơn Cưỡng Bức Khác Gì So Với Các Hệ Thống Bôi Trơn Khác?

Điểm khác biệt chính là hệ thống bôi trơn cưỡng bức sử dụng bơm để đẩy dầu đến các bộ phận, trong khi các hệ thống khác như bôi trơn vung té dựa vào chuyển động của các bộ phận để đưa dầu lên.

2. Cấu Tạo Của Hệ Thống Bôi Trơn Cưỡng Bức Trên Ô Tô

Để thực hiện chức năng đưa dầu đến các bộ phận, hệ thống bôi trơn cưỡng bức bao gồm các bộ phận chính sau:

• Cacte dầu (Oil Pan): Chứa dầu bôi trơn và là nơi lắng đọng mạt kim loại và bụi bẩn.
• Lưới lọc dầu (Oil Strainer): Lọc thô dầu trước khi vào bơm.
• Bơm dầu (Oil Pump): Hút dầu từ cacte và đẩy đến các bề mặt ma sát.
• Van an toàn bơm dầu (Oil Pump Relief Valve): Điều chỉnh áp suất dầu, tránh quá áp.
• Bầu lọc dầu (Oil Filter): Lọc sạch các tạp chất nhỏ trong dầu.
• Van khống chế (Control Valve): Điều chỉnh lượng dầu qua két làm mát.
• Két làm mát dầu (Oil Cooler): Làm mát dầu khi nhiệt độ quá cao.
• Đồng hồ báo áp suất dầu (Oil Pressure Gauge): Hiển thị áp suất dầu.
• Đường ống dẫn dầu (Oil Lines): Dẫn dầu đến các bộ phận.

2.1. Cacte Dầu Quan Trọng Như Thế Nào?

Cacte dầu không chỉ là nơi chứa dầu mà còn là nơi các tạp chất lắng xuống, giúp giữ cho dầu luôn sạch.

2.2. Tại Sao Cần Bơm Dầu Trong Hệ Thống Bôi Trơn Cưỡng Bức?

Bơm dầu tạo ra áp suất cần thiết để đẩy dầu đến các bộ phận của động cơ, đảm bảo bôi trơn hiệu quả.

2.3. Bầu Lọc Dầu Có Mấy Loại?

Hiện nay có hai loại bầu lọc dầu chính: lọc thô và lọc tinh, đảm bảo loại bỏ tối đa tạp chất khỏi dầu.

3. Nguyên Lý Làm Việc Chi Tiết Của Hệ Thống Bôi Trơn Cưỡng Bức

Khi động cơ hoạt động, dầu từ cacte được hút qua phao lọc bởi bơm dầu. Dầu sau đó đi qua ống dẫn đến bầu lọc thô rồi đến ống dẫn dầu chính. Từ đây, dầu được phân phối đến các nhánh để bôi trơn trục khuỷu, cổ trục cam, bạc đầu to thanh truyền và các cổ trục khác.

Dầu cũng được dẫn từ cổ biên đến lỗ dẫn theo rãnh dọc ở thân thanh truyền để bôi trơn chốt piston. Tại đây, dầu theo lỗ phun ra để bôi trơn cam, xi lanh, con đội. Sau khi bôi trơn, dầu được lọc sạch cặn bẩn và chảy về cacte, tiếp tục quy trình tuần hoàn.

3.1. Dầu Đi Đến Các Bộ Phận Nào Đầu Tiên?

Dầu thường được ưu tiên đưa đến các bộ phận chịu tải lớn và nhiệt độ cao như trục khuỷu và bạc lót thanh truyền.

3.2. Điều Gì Xảy Ra Nếu Áp Suất Dầu Quá Thấp?

Áp suất dầu quá thấp có thể dẫn đến thiếu bôi trơn, gây mài mòn nhanh các bộ phận và thậm chí gây hư hỏng động cơ.

3.3. Tại Sao Cần Lọc Dầu Sau Khi Bôi Trơn?

Lọc dầu sau khi bôi trơn giúp loại bỏ các tạp chất sinh ra trong quá trình hoạt động, đảm bảo dầu luôn sạch và hiệu quả.

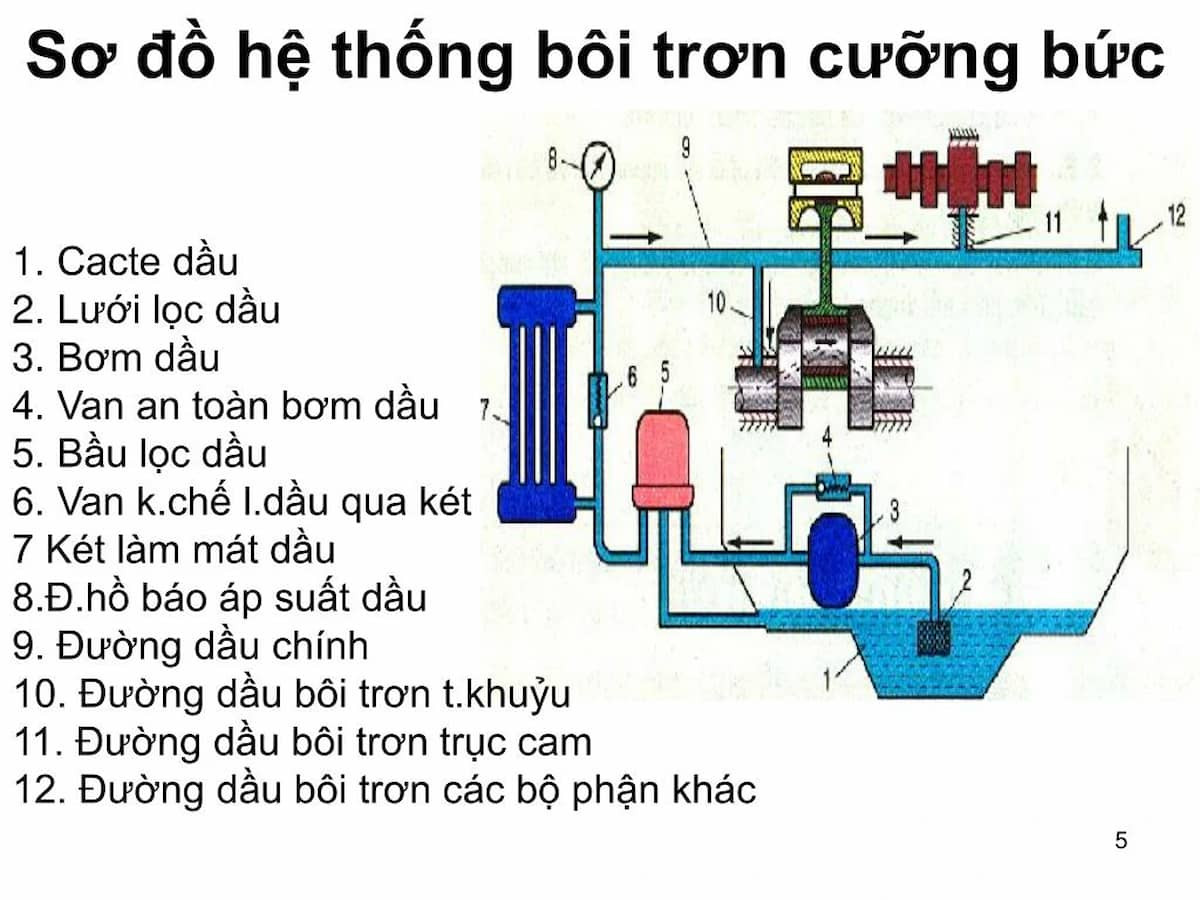

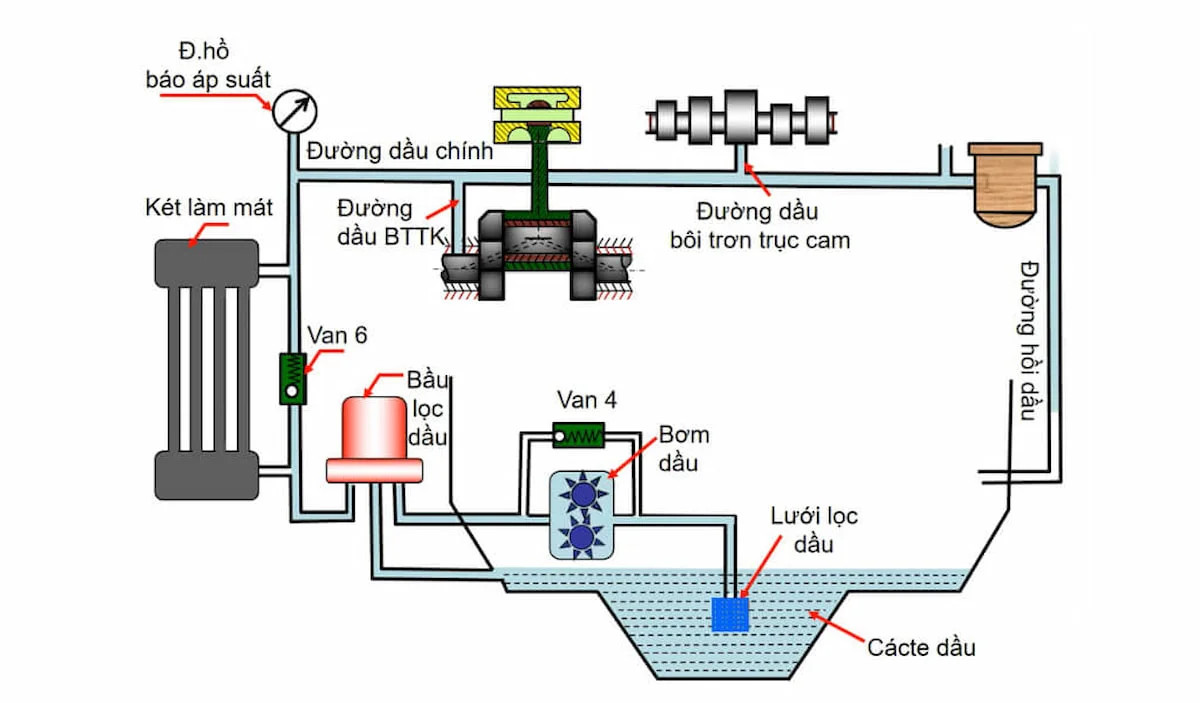

4. Sơ Đồ Dầu Di Chuyển Trong Hệ Thống Bôi Trơn Cưỡng Bức

Sơ đồ hệ thống bôi trơn cưỡng bức cho thấy rõ cách dầu chảy và đi đến các bộ phận khác nhau của động cơ. Dầu được hút từ cacte, đi qua bơm, lọc và sau đó được phân phối đến các bộ phận cần bôi trơn trước khi trở về cacte.

4.1. Làm Sao Để Đọc Sơ Đồ Hệ Thống Bôi Trơn Cưỡng Bức?

Sơ đồ thường sử dụng các mũi tên để chỉ hướng đi của dầu và các ký hiệu để biểu thị các bộ phận khác nhau của hệ thống.

4.2. Sơ Đồ Này Giúp Ích Gì Trong Việc Bảo Dưỡng?

Sơ đồ giúp kỹ thuật viên dễ dàng xác định vị trí các bộ phận và đường ống dẫn dầu, từ đó giúp việc kiểm tra và sửa chữa trở nên nhanh chóng và chính xác hơn.

4.3. Có Những Dạng Sơ Đồ Nào Thường Được Sử Dụng?

Có hai dạng sơ đồ chính: sơ đồ khối (biểu diễn các bộ phận chính) và sơ đồ chi tiết (biểu diễn tất cả các bộ phận và đường ống).

5. Ưu Điểm Vượt Trội Của Hệ Thống Bôi Trơn Cưỡng Bức

Hệ thống bôi trơn cưỡng bức mang lại nhiều ưu điểm quan trọng:

• Điều chỉnh dầu tối ưu: Cung cấp lượng dầu chính xác đến các bộ phận cần bôi trơn, giúp làm sạch bề mặt ma sát và kéo dài tuổi thọ động cơ. Theo một nghiên cứu của Hiệp hội Kỹ sư Ô tô (SAE), hệ thống bôi trơn cưỡng bức giúp giảm mài mòn động cơ lên đến 40%.
• Sử dụng cho mọi loại động cơ: Phù hợp với mọi cấu trúc động cơ (I, V, W) nhờ khả năng đưa dầu đến mọi vị trí.
• Hoạt động tuần hoàn, áp suất ổn định: Đảm bảo dầu được cung cấp liên tục với áp suất ổn định (0,1 – 0,4MN/m2), giúp động cơ hoạt động êm ái và bền bỉ.

5.1. Điều Chỉnh Dầu Tối Ưu Mang Lại Lợi Ích Gì?

Việc điều chỉnh dầu tối ưu giúp giảm ma sát, giảm nhiệt và loại bỏ cặn bẩn, từ đó kéo dài tuổi thọ các bộ phận động cơ.

5.2. Tại Sao Hệ Thống Này Phù Hợp Với Mọi Loại Động Cơ?

Hệ thống bôi trơn cưỡng bức không phụ thuộc vào vị trí hoặc cấu trúc của động cơ, đảm bảo dầu được cung cấp đến mọi ngóc ngách.

5.3. Áp Suất Ổn Định Quan Trọng Như Thế Nào Đối Với Động Cơ?

Áp suất ổn định đảm bảo dầu được cung cấp liên tục và đủ lượng, giúp duy trì hiệu suất và độ bền của động cơ.

6. Nhược Điểm Cần Lưu Ý Của Hệ Thống Bôi Trơn Cưỡng Bức

Mặc dù có nhiều ưu điểm, hệ thống bôi trơn cưỡng bức cũng có một số nhược điểm:

• Cấu tạo phức tạp: So với các hệ thống khác, hệ thống này có cấu tạo phức tạp hơn, đòi hỏi chi phí kiểm tra và sửa chữa cao hơn.
• Yêu cầu bảo dưỡng định kỳ: Để đảm bảo hoạt động tốt, hệ thống cần được bảo dưỡng định kỳ, bao gồm thay dầu và lọc dầu.

6.1. Tại Sao Cấu Tạo Phức Tạp Lại Là Nhược Điểm?

Cấu tạo phức tạp đòi hỏi kỹ thuật viên có tay nghề cao và trang thiết bị chuyên dụng để sửa chữa, làm tăng chi phí bảo dưỡng.

6.2. Bảo Dưỡng Định Kỳ Bao Gồm Những Gì?

Bảo dưỡng định kỳ bao gồm thay dầu, thay lọc dầu, kiểm tra áp suất dầu và kiểm tra các đường ống dẫn dầu.

6.3. Điều Gì Sẽ Xảy Ra Nếu Không Bảo Dưỡng Định Kỳ?

Nếu không bảo dưỡng định kỳ, dầu sẽ bị bẩn và mất khả năng bôi trơn, gây mài mòn nhanh các bộ phận và thậm chí gây hư hỏng động cơ.

7. Ứng Dụng Thực Tế Của Hệ Thống Bôi Trơn Cưỡng Bức

Hệ thống bôi trơn cưỡng bức được ứng dụng rộng rãi trong các loại động cơ đốt trong, từ động cơ ô tô, xe máy đến động cơ tàu thủy và máy phát điện.

7.1. Hệ Thống Này Được Sử Dụng Trong Những Loại Xe Nào?

Hầu hết các loại xe ô tô hiện đại đều sử dụng hệ thống bôi trơn cưỡng bức để đảm bảo hiệu suất và độ bền của động cơ.

7.2. Hệ Thống Bôi Trơn Cưỡng Bức Có Thể Cải Thiện Hiệu Suất Động Cơ Như Thế Nào?

Bằng cách giảm ma sát và nhiệt, hệ thống bôi trơn cưỡng bức giúp động cơ hoạt động êm ái hơn, tiết kiệm nhiên liệu hơn và kéo dài tuổi thọ.

7.3. Có Những Cải Tiến Nào Trong Hệ Thống Bôi Trơn Cưỡng Bức Hiện Đại?

Các cải tiến hiện đại bao gồm sử dụng bơm dầu điều khiển điện tử, van biến thiên áp suất dầu và hệ thống lọc dầu hiệu quả hơn.

8. Các Lỗi Thường Gặp Ở Hệ Thống Bôi Trơn Cưỡng Bức Và Cách Khắc Phục

Một số lỗi thường gặp ở hệ thống bôi trơn cưỡng bức bao gồm:

• Áp suất dầu thấp: Có thể do bơm dầu bị hỏng, tắc nghẽn đường ống, rò rỉ dầu hoặc dầu quá loãng.
• Áp suất dầu cao: Có thể do van an toàn bị kẹt hoặc bầu lọc dầu bị tắc.
• Tiếng ồn từ bơm dầu: Có thể do bơm dầu bị mòn hoặc bị tắc.
• Rò rỉ dầu: Có thể do gioăng, phớt bị hỏng hoặc đường ống bị nứt.

8.1. Làm Thế Nào Để Kiểm Tra Áp Suất Dầu?

Sử dụng đồng hồ đo áp suất dầu để kiểm tra tại vị trí cảm biến áp suất dầu trên động cơ.

8.2. Nguyên Nhân Nào Gây Ra Rò Rỉ Dầu?

Rò rỉ dầu thường do gioăng, phớt bị lão hóa hoặc hư hỏng do nhiệt độ và áp suất cao.

8.3. Khi Nào Cần Thay Bơm Dầu?

Bơm dầu cần được thay thế khi áp suất dầu quá thấp, bơm phát ra tiếng ồn lớn hoặc có dấu hiệu bị mòn.

9. Cách Bảo Dưỡng Hệ Thống Bôi Trơn Cưỡng Bức Để Đảm Bảo Tuổi Thọ Động Cơ

Để đảm bảo hệ thống bôi trơn cưỡng bức hoạt động tốt và kéo dài tuổi thọ động cơ, cần thực hiện các biện pháp bảo dưỡng sau:

• Thay dầu và lọc dầu định kỳ: Theo khuyến cáo của nhà sản xuất.
• Kiểm tra mức dầu thường xuyên: Đảm bảo mức dầu luôn ở giữa vạch Min và Max trên que thăm dầu.
• Kiểm tra áp suất dầu: Để phát hiện sớm các vấn đề về bơm dầu hoặc đường ống dẫn dầu.
• Sử dụng dầu bôi trơn chất lượng: Phù hợp với loại động cơ và điều kiện vận hành.
• Kiểm tra và thay thế các gioăng, phớt bị hỏng: Để ngăn ngừa rò rỉ dầu.

9.1. Tại Sao Cần Thay Dầu Định Kỳ?

Dầu bôi trơn sẽ bị biến chất và mất khả năng bôi trơn sau một thời gian sử dụng, do đó cần được thay thế định kỳ. Theo nghiên cứu của Castrol, việc thay dầu định kỳ có thể kéo dài tuổi thọ động cơ lên đến 50%.

9.2. Nên Chọn Loại Dầu Bôi Trơn Nào?

Chọn loại dầu bôi trơn có cấp độ nhớt và phẩm cấp phù hợp với khuyến cáo của nhà sản xuất động cơ.

9.3. Mức Dầu Lý Tưởng Là Bao Nhiêu?

Mức dầu lý tưởng là nằm giữa vạch Min và Max trên que thăm dầu. Mức dầu quá thấp hoặc quá cao đều có thể gây hại cho động cơ.

10. Tổng Kết Về Hệ Thống Bôi Trơn Cưỡng Bức

Hệ thống bôi trơn cưỡng bức là một phần không thể thiếu của động cơ đốt trong, đảm bảo bôi trơn hiệu quả và kéo dài tuổi thọ các bộ phận. Hiểu rõ nguyên lý làm việc, cấu tạo và cách bảo dưỡng hệ thống này sẽ giúp bạn vận hành và bảo trì xe một cách tốt nhất.

Nếu bạn muốn tìm hiểu thêm thông tin chi tiết về hệ thống bôi trơn cưỡng bức hoặc các hệ thống khác trên ô tô, hãy truy cập tic.edu.vn. Chúng tôi cung cấp nguồn tài liệu học tập phong phú, được kiểm duyệt kỹ càng và luôn cập nhật những thông tin mới nhất. Ngoài ra, bạn có thể tham gia cộng đồng học tập trực tuyến của chúng tôi để trao đổi kiến thức và kinh nghiệm với những người cùng đam mê.

Đừng bỏ lỡ cơ hội nâng cao kiến thức và kỹ năng của bạn. Hãy truy cập tic.edu.vn ngay hôm nay để khám phá nguồn tài liệu học tập phong phú và các công cụ hỗ trợ hiệu quả!

Để được tư vấn và giải đáp thắc mắc, vui lòng liên hệ:

• Email: [email protected]
• Trang web: tic.edu.vn

FAQ Về Hệ Thống Bôi Trơn Cưỡng Bức

1. Hệ thống bôi trơn cưỡng bức là gì?

Hệ thống bôi trơn cưỡng bức là hệ thống sử dụng bơm để đẩy dầu đến các bộ phận của động cơ, đảm bảo bôi trơn hiệu quả.

2. Tại sao cần hệ thống bôi trơn cưỡng bức?

Hệ thống này đảm bảo dầu được cung cấp đầy đủ và liên tục đến tất cả các bộ phận quan trọng của động cơ, đặc biệt là những vị trí chịu tải lớn và nhiệt độ cao.

3. Cấu tạo của hệ thống bôi trơn cưỡng bức gồm những gì?

Cấu tạo gồm cacte dầu, lưới lọc dầu, bơm dầu, van an toàn bơm dầu, bầu lọc dầu, van khống chế, két làm mát dầu, đồng hồ báo áp suất dầu và đường ống dẫn dầu.

4. Nguyên lý làm việc của hệ thống bôi trơn cưỡng bức như thế nào?

Dầu từ cacte được hút qua phao lọc bởi bơm dầu, đi qua ống dẫn, bầu lọc và sau đó được phân phối đến các bộ phận cần bôi trơn trước khi trở về cacte.

5. Ưu điểm của hệ thống bôi trơn cưỡng bức là gì?

Điều chỉnh dầu tối ưu, sử dụng cho mọi loại động cơ, hoạt động tuần hoàn và áp suất ổn định.

6. Nhược điểm của hệ thống bôi trơn cưỡng bức là gì?

Cấu tạo phức tạp và yêu cầu bảo dưỡng định kỳ.

7. Các lỗi thường gặp ở hệ thống bôi trơn cưỡng bức là gì?

Áp suất dầu thấp hoặc cao, tiếng ồn từ bơm dầu và rò rỉ dầu.

8. Làm thế nào để bảo dưỡng hệ thống bôi trơn cưỡng bức?

Thay dầu và lọc dầu định kỳ, kiểm tra mức dầu thường xuyên, kiểm tra áp suất dầu, sử dụng dầu bôi trơn chất lượng và kiểm tra, thay thế các gioăng, phớt bị hỏng.

9. Tại sao cần thay dầu định kỳ?

Dầu bôi trơn sẽ bị biến chất và mất khả năng bôi trơn sau một thời gian sử dụng.

10. Mức dầu lý tưởng là bao nhiêu?

Mức dầu lý tưởng là nằm giữa vạch Min và Max trên que thăm dầu.
